J599-A8 Fibre Optique Connector
J599/A8 seri fib optik konektè yo itilize twa fil koneksyon rapid, pandan w ap itilize senk kle pwezante, ak avèg ak anti-mal plase ak anti-vibwasyon fonksyon, se konektè a te fè nan asye pur 316L, segondè dansite nan pati kontak.
Dekri teren
Deskripsyon Product
J599/A8 seri fib optik konektè yo sèvi ak twa threaded koneksyon rapid, pandan w ap itilize senk kle pwezante, ak avèg ak anti-mal plase ak anti-vibration fonksyon, se konektè a te fè nan asye pur 316L, segondè dansite nan pati kontak, anti-elektwomayetik pwoteksyon fonksyon, bese, fib, konektè yo fasil retire, konektè yo se pratik ti fib optik. fyab; ak enpèmeyab, pousye, rezistans korozyon ak lòt karakteristik.
Karakteristik
• Pwodwi konfòme yo ak GJB599A (MIL-DTL-38999) Ⅲ seri espesifikasyon koòdone, pèfòmans nan liy ak espesifikasyon ARINC801
• Pwodwi konekte lyen optik ak pèt ki ba, segondè fyab, ki enpèmeyab, pousye ak rezistans korozyon
• Koki ekstèn lè l sèvi avèk diferan materyèl ka satisfè yon varyete kondisyon anviwònman piman bouk ak kondisyon pwoteksyon elektwomayetik
• Pwodwi yo adopte 5 pozisyon kle, anti-ensèsyon avèg ak move, epi tou gen ekselan pèfòmans anti-vibration.
• Adopte twa-fil tèt pou koneksyon rapid epi li gen estrikti anti-detachman.
• Avèk yon sèl nwayo, 2 nwayo, 4 nwayo, 6 nwayo, 8 nwayo, 12 nwayo ak lòt espesifikasyon pou seleksyon
Aplikasyon
• Tèminal ekipman aktif oswa pasif
• Marin, sistèm kominikasyon ak ekipman bato
• Aviyasyon, ayewospasyal, ak lòt sistèm ak ekipman optik ak elektrik
• Lòt zòn militè, sistèm zam ak ekipman
Paramèt pwodwi
|
Kategori |
Kondisyon endikatè |
|
Pèt ensèsyon |
Mwens pase oswa egal a 0.60dB |
|
Reciprosite |
Mwens pase oswa egal a 0.2dB |
|
Tanperati opere |
-55 degre ~ 85 degre |
|
Vibration |
Frekans 10Hz ~ 2000Hz, dansite po pouvwa 0.4G2/Hz,Rasin vle di valè kare akselerasyon 23.1; |
|
Enpak |
Akselerasyon pik 2960m/s2,Dire 3ms, To chanjman nan vitès 5.61m / s; |
|
Lavi mekanik |
1000 fwa |
|
Fòs rupture |
Pi gran pase oswa egal a 68N (ø2mm kab fib optik), Pi gwo pase oswa egal a 800N (Ф5.0mm oswa plis milti-nwayo kab fib optik) |
Modèl nonmen

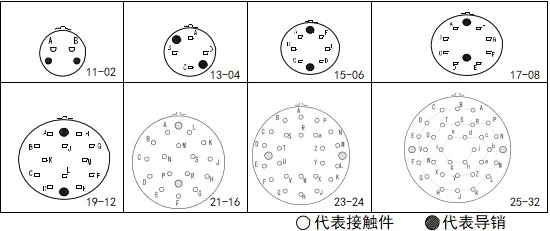

Tablo: Aranjman pwen kontak
Egzanp konplo koneksyon komen
Solisyon KoneksyonⅠ
Koneksyon SolutionsⅡ
Koneksyon SolutionsⅢ
Dimansyon
Ploge asanble
|
|
Nimewo lojman |
A(MAX) |
B Fil |
|
A (09) |
21.80 |
M12×1-6g |
|
|
B (11) |
25.00 |
M15×1-6g |
|
|
C (13) |
29.40 |
M18×1-6g |
|
|
D (15) |
32.40 |
M22×1-6g |
|
|
E (17) |
35.60 |
M25×1-6g |
|
|
F (19) |
38.50 |
M28×1-6g |
|
|
G (21) |
41.70 |
M31×1-6g |
|
|
H (23) |
44.90 |
M34×1-6g |
|
|
J(25) |
48.00 |
M37×1-6g |
Asanble reseptè
|
Nimewo lojman |
A (MAX) |
B (MAX) |
C (MAX) |
D Fil |
E |
F |
G |
H |
J |
d1(MIN) |
d2(MIN) |
|
A (09) |
20.90 |
10.60 |
2.50 |
M12×1-6g |
23.80 |
18.26 |
15.09 |
3.25 |
5.49 |
16.66 |
13.11 |
|
B (11) |
20.90 |
10.60 |
2.50 |
M15×1-6g |
26.20 |
20.62 |
18.26 |
3.25 |
4.93 |
20.22 |
15.88 |
|
C (13) |
20.90 |
10.60 |
2.50 |
M18×1-6g |
28.60 |
23.01 |
20.62 |
3.25 |
4.93 |
23.42 |
19.05 |
|
D (15) |
20.90 |
10.60 |
2.50 |
M22×1-6g |
31.00 |
24.61 |
23.01 |
3.25 |
4.93 |
26.59 |
23.01 |
|
E (17) |
20.90 |
10.60 |
2.50 |
M25×1-6g |
33.30 |
26.97 |
24.61 |
3.25 |
4.93 |
30.96 |
25.81 |
|
F (19) |
20.90 |
10.60 |
2.50 |
M28×1-6g |
36.50 |
29.36 |
26.97 |
3.25 |
4.93 |
32.94 |
28.98 |
|
G (21) |
20.10 |
11.40 |
3.20 |
M31×1-6g |
39.70 |
31.75 |
29.36 |
3.25 |
4.93 |
36.12 |
32.16 |
|
H (23) |
20.10 |
11.40 |
3.20 |
M34×1-6g |
42.90 |
34.93 |
31.75 |
3.91 |
6.15 |
39.29 |
34.93 |
|
J(25) |
20.10 |
11.40 |
3.20 |
M37×1-6g |
46.00 |
38.10 |
34.93 |
3.91 |
6.15 |
42.47 |
37.69 |
